Габаритные чертежи НМН 1250-400, НМН 10000-21

НМН 1250-400, НМН 10000-210 - магистральные насосы с центробежными рабочими колесами для перекачивания и подачи нефтепродуктов и нефти по магистральным трубопроводам.

Конструктивно центробежный насос НМН 1250-400 горизонтальный четырехступенчатый. Привод в агрегате - взрывонепроницаемый асинхронный электродвигатель.

Насос НМН 10000-210 горизонтальный одноступенчатый с рабочим колесом двухстороннего входа.
Для оснащения насоса приводом используется электродвигатель. Типоразмер электропривода агрегата - асинхронный взрывозащищенный электродвигатель.

На рисунке 1 представлен габаритный чертеж НМН 1250-400.
На рисунке 2 - габаритный чертеж НМН 10000-210.

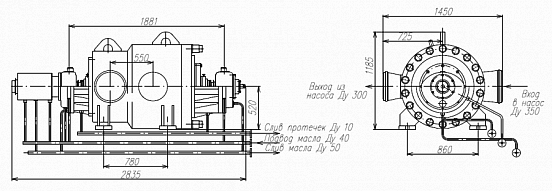

Рис.1 Габаритный чертеж насоса НМН 1250-400

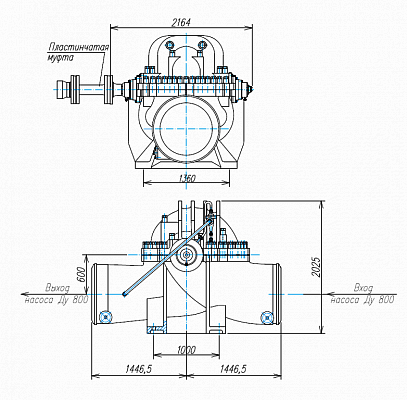

Рис.2 Габаритный чертеж насоса НМН 10000-210
